D型多級分段式離心泵的用途說明
D型多級分段式離心泵的用途說明
[來源：未知]??? [作者白云泵業]??? [日期：2015-08-11 11:49]??? [熱度：]

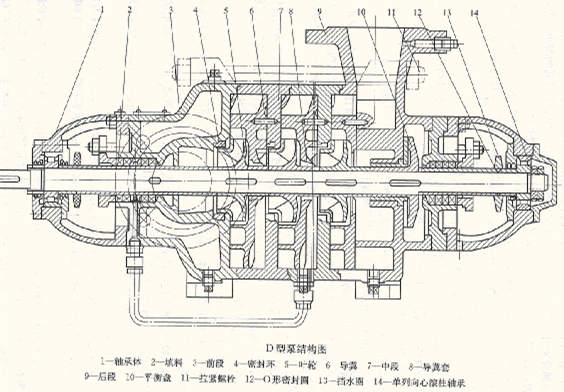

D型單吸多級分段式離心泵是在DA型泵的基礎上改進而成的新系列多級分段式離心泵，其結構如下圖所示。
泵的定子部分主要由前段、中段、后段、導翼、尾蓋及軸承體等零件組成，用螺桿聯結而成。
轉子部分主要由裝在軸上的數個葉輪（根據所需揚程而定）和一個用來平衡軸向力的平衡盤所組成。整個轉子部分的兩端支承在用潤滑脂潤滑的單列向心滾柱軸承上?？趶?00mm以上的泵采用巴氏合金滑動軸承。
D型單吸多級分段式離心泵的前段、后段、中段之間的靜止結合面是用紙墊密封。泵的各級間的轉動部分密封是靠葉輪前的密封環和導翼套與前段、中段和導翼間的小間隙來達到的，為了防止水進入軸承，裝了O形密封圈及擋水圈。
泵的工作室兩端以軟填料或機械密封，用以防止空氣進入和大量液體滲出。填料函由進水段、尾蓋、填料壓蓋、填料環及填料組成。少量的有一定壓力的液體通人填料室起液封作用。
從電動機方向看，泵的旋轉方向?yàn)轫槙r(shí)針方向。
D型多級離心泵生產量多、應用多，用途是供輸送清水及物理化學性質類似于水的液體。它適用于礦山排水，城市、工廠給水。
D型多級分段式離心泵的技術規格在多級離心泵中是最多的一種，例如，流量：3. 75 -1100m3/h，揚程：52. 5～1870m，配帶功率：5.5～2300kW。
