圖說混流泵的結構

[來源：未知]???　[作者白云泵業]??? [日期：2015-08-10 10:53]??? [熱度：]

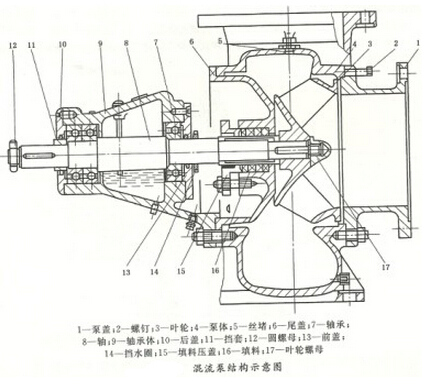

混流泵的結構不管是蝸殼式混流泵還是導葉式混流泵，都是同樣由葉輪、泵殼、泵軸、軸承和填料密封裝置五個部件組成（如上圖所示）。蝸殼式混流泵的外形酷似離心泵；而導葉式混流泵的外形則很像軸流泵?；炝鞅萌~輪形狀粗短，它一部分像離心泵的葉輪；一部分又像軸流泵的葉輪，葉片是螺旋形扭曲葉片，葉輪葉片間的流道較寬，葉片出口邊傾斜;它與離心泵和軸流泵葉輪內水流狀況不同。水在混流泵葉輪中流動．是軸向進來．以傾斜的方向流出去，所以，混流泵又叫做斜流泵。泵殼的結構形式有兩種：一是蝸殼形．例如HB型混流泵，基本上與離心泵相同，但其泵體寬大，臥式安裝使用；另一是圓筒形．例如導葉式混流泵、農排泵，它們與立式軸流泵相似，泵體內也裝有導葉，立式安裝使用。
白云混流泵產品：BQH潛水混流泵

關鍵字：混流泵,白云混流泵,白云水泵
