探究化工泵系統發生水錘過渡過程
探究化工泵系統發生水錘過渡過程
[來源：未知]??? [作者白云泵業]??? [日期：2016-09-08 10:42]??? [熱度：]
化工泵系統發作水錘景象(管道上逆止閥、閘閥、蝶閥等突然封閉等狀況)。泵長距離輸水時，驅動離心泵電動機電源急速堵截，在堵截的剎那間，因?yàn)榇嬖谵D(zhuǎn)子旋轉的動能和管路內流體的動能，保持持續輸水。另一方面因?yàn)檫@2種能量急速消耗，使得轉速n急速降低，相應的流量Q急速減小。轉速改變和閥的開度改變使得流量改變具有相同的效果。
這種隨同流量Q，也即是速度V的改變，導致管路壓力時時刻刻的改變，稱為泵系統內發生的水錘或過渡進程。

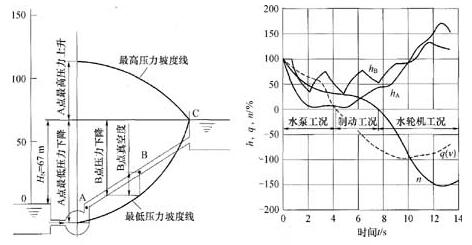

?圖1 化工泵系統發生水錘過渡過程
圖1所示為3臺化工離心泵并聯輸水，電源俄然封閉，轉速、流量和揚程隨時刻的改變狀況?？v坐標n，q，h表明堵截電源的瞬時值與堵截前轉速、流量和揚程的百分比；橫坐標表明時刻。
該過渡進程表明多級離心泵出口側的閥門沒有封閉(相當于沒有閥)，并且疏忽管路的水頭損失。在停電的瞬時(q=100％，h=100％，72=100％)，由圖可知：從q=100％，h=100％，n=100％到q=0為泵工況；從q=0到n=0為制動工況；從n=0到回轉n
1、水泵工況
正轉(n>0)，正流(q>0)，為正常泵工作規模?；け玫膭恿Σ灰姾?，管內水柱靠消耗其能量，暫時保持向前移動，但從化工泵流出的水流變?nèi)鯄毫档?，?dāng)化工泵轉速降低到必定極限時，泵發生的壓力和排出口的壓力共同，泵不能把水送人管路，漸漸的跟著轉速降低而中止(q=0)。
2、制動工況
正轉(n>0，倒流(q<0)，為制動工況。水流一旦中止，瞬問改變方向，水流開端倒流，對正轉的葉輪構成阻力，在化工泵工作規模時降低的壓力開端上升；另一方面因?yàn)榈沽魉牟倏匦Ч?，轉速持續降低，直到中止(n=0)。
3、水輪機工況
回轉(n>0)，倒流(q>0)，為水輪機工作規模。倒流水流持續對葉輪效果，這時葉輪開端回轉，當回轉流量到達最大值以后，變?yōu)闊o載荷水輪機穩定工作，到達飛逸轉速狀況。
在以上進程中，化工泵工作規模發生最大壓力降，各點連成的線為最低壓力斜度線；相同，水輪機工作規模各點連成的線為最高壓力斜度線。
由圖1可知：
(1)壓力降低和壓力上升都是在化工泵的A點最大，向排出水池面逐步減??；
(2)在B點管路中水柱發生上下別離(水柱別離)，剎那間以后，向上移動的水柱倒流和下側的水柱再次相遇，發生很大的沖擊壓力，然后損壞管路；
(3)最高壓力斜度線表明壓力上升，高壓會形成泵閥或管路損壞；
(4)假如沒采納避免化工泵及電機的回轉辦法，會因回轉而形成事故。
關鍵字：化工泵,化工泵系統,水錘
