化工離心泵葉輪加工工藝路線
化工離心泵葉輪加工工藝路線
[來源：未知]??? [作者白云泵業]??? [日期：2016-08-16 10:11]??? [熱度：]

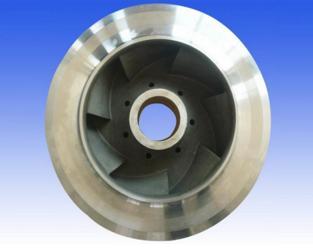

化工離心泵的葉輪加工主要集中在車床上完成，常見工藝路線為：
1、用四爪夾葉輪外徑或后口環，以流道中心或前后蓋板流道面作軸向找正基準及葉輪進口直徑作徑向找正后夾緊，粗車葉輪 進口端口環留精車余量1-2mm，及前板面；本工序保證葉輪流道的相對位置。
2、三爪夾巳車葉輪口環找正工件后夾緊，將后口環、外徑、內孔、后蓋板車 好，保證了內孔、外徑、口環的同心度要求。
3、用心軸以葉輪內孔定位，精車葉輪前口環，保證前口環與內孔的同心度要求。
4、三爪夾后口環或外徑找 正內孔插鍵槽，保證鍵槽對稱度。
5、鉆葉輪平衡孔，保證大小并均分葉片間距，不損傷葉片。
6、做平衡試驗。
關鍵字：化工離心泵,離心泵葉輪
