白云離心泵串并聯工作計算
白云離心泵串并聯工作計算
[來源：未知]??? [作者白云泵業]??? [日期：2016-10-11 10:30]??? [熱度：]
離心泵在運用時，若所請求的流量或揚程較大，選用一臺泵不能滿足請求時，往往要用兩臺或兩臺以上泵的聯合工作。泵的聯合工作可分為串聯和并聯兩種。
1、離心泵串聯工作
離心泵串聯運用的目的是為了添加揚程。

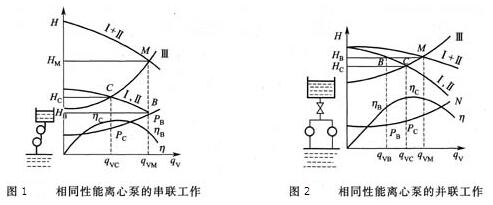

兩臺功能一樣的離心泵串聯后的功能曲線，是在必定流量下將兩臺泵的揚程相加后繪制出來的。如圖1所示，曲線I、Ⅱ?yàn)閮膳_離心泵的功能曲線，Ⅲ為管路特性曲線，離心泵串聯工作時得到的功能曲線為I+Ⅱ。離心泵串聯后的功能曲線I+Ⅱ與管路特性曲線Ⅲ相交于M點，該點即為串聯工作時的工作點，此刻流量為qVM，揚程為HM。
串聯后每臺離心泵的運轉工況，依據M點作縱坐標的平行線交于B點，即為每臺泵串聯工作后的工作點，在B點的流量為qvI、qvⅡ，揚程為H1、HH。顯然串聯工作的特點是通過各泵的流量是持平的，即qvI=qvⅡ=qvM，而總揚程為每臺泵揚程之和，即HM=H I+HII。
串聯前每臺泵的參數與串聯時每臺泵的參數對比：串聯前每臺泵的獨自工作點為C(qvc、Hc)，串聯時泵的工作點為B(qvB、HB)，由圖1能夠看出qvM=qv 1=qvII≥>qvc
Hc
這表明，兩臺離心泵串聯工作時所發生的總揚程HM小于泵獨自工作時揚程的兩倍，大于串聯前獨自運轉的揚程Hc，而串聯后流量比一臺泵獨自工作時大，這是由于泵串聯后，盡管它的揚程成倍添加，但管路的阻力丟失并沒有成倍添加，故殷實的揚程使流量有所添加。
2、離心泵并聯工作
在一臺泵不能滿足流量請求時，能夠選用幾臺并聯工作。圖2為兩臺離心泵并聯工作時的功能曲線。圖中I、Ⅱ?yàn)閮膳_一樣功能離心泵的功能曲線，Ⅲ為管路特性曲線，離心泵并聯工作時的功能曲線為I+Ⅱ。
將獨自離心泵的功能曲線在揚程持平的條件下把流量疊加起來，則得I+Ⅱ曲線，然后畫出它們的共同管路特性曲線Ⅲ，與泵的并聯功能曲線相交于M點，即并聯時的工作點，此點流量為qvM，揚程為HM。
為了確定并聯時單個泵的工況，由M點作橫坐標的平行線交于B點。即為每臺泵并聯工作時的獨自工作點，此刻B點也決議了并聯時每臺泵的工作參數，即流量為qvI、qvII；揚程為HI、HⅡ。并聯工作點的特點是：揚程互相持平，即HM=HI=HII?？偭髁繛槊颗_泵運送流量之和，即qvM=qvI+gvⅡ。
并聯前每臺泵參數與并聯后每臺泵的參數對比：未并聯時泵的獨自工作點為C(qva、Hc)，并聯時泵的工作點為B(qvB、HB)，由圖2能夠看出
qvB<qvc<gvM2<qvC
HB=HM>Hc
這表明，兩臺泵并聯時的流量等于并聯時各臺泵流量之和，假如和一臺泵獨自工作時的流量相比，則兩臺泵并聯后的總流量qVM小于一臺泵獨自工作時流量qvc的兩倍，而大于一臺泵獨自工作時的流量qvc。由于并聯后泵的流量qVB較gvc為小。并聯時的揚程比每臺泵獨自工作時要高一些。為何并聯后每臺泵的流量qvB小于不并聯時每臺泵獨自工作時的流量qvc，而揚程HB又大于揚程Hc呢?這是由于管道沖突丟失跟著流量的添加而增大了。這就需求每臺泵都提高它的揚程來戰勝這個添加的管路阻力丟失，故HB大于Hc，因此流量就相應減少了。
