自吸泵人口止回閥的改造案例分析
自吸泵人口止回閥的改造案例分析
[來源：未知]??? [作者白云泵業]??? [日期：2016-11-09 09:56]??? [熱度：]
白云水泵在下文介紹了自吸泵入口止回閥在運行中存在的問題，分析了用U型管代替止回閥改造的思路、原理及泵在實際運行中取得的效果。
1、概述
某大壩電廠自吸泵多用于排水系統，啟停比較頻繁，自吸泵每次啟動能否正常工作，其入口止回閥的嚴密性起著非常重要的作用。
自吸泵入口閥的作用是在泵工作時讓水通過，而在泵停止運行時密封住泵內水不讓其流出來。止回閥又稱逆止閥。止回閥的密封面材質為橡膠，自吸泵長期運行后很容易造成橡膠密封老化，出現止回閥泄露現象。一旦出現泄漏，泵內存水就會減少，如果再次啟動自吸泵就無法在泵體人口形成真空，泵就打不出水，此時必須靠人工將泵體內注滿水后才能正常啟泵。停運泵后如果再次啟動泵就必須做灌水的重復性工作，這給運行和檢修人員帶來了極大的不便。為了徹底解決這一難題，對自吸泵入口止回閥作用、結構、特性進行了認真的研究分析，最終決定用u型管來代替止回閥。
2、自吸化工泵入口閥的組成與結構
常見自吸泵入口閥有兩種：止回閥和電磁閥。
2．1止回閥
它的結構是由閥體、閥座、閥座密封面和閥芯、閥芯掛耳、閥芯轉軸等部件組成。閥座與閥芯的嚴密配合是靠彼此密封面充分結合來實現的。閥芯與密封面緊密配合的動力來自泵體內水的自重壓力，一旦密封面損壞泵體內的存水就會泄漏，泵在啟動時就出現不打水現象。同時如果閥芯掛耳與閥芯轉軸有一方磨損，閥體密封面與閥芯密封面將錯位，泵體內的存水就會泄漏，同樣會出現泵打不出水現象，影響設備正常運行。
2．2 電磁閥
它的結構是由閥體、閥座、閥座密封面、閥芯、閥芯掛耳、閥芯轉軸、電機、電動執行機構等部件組成。閥座與閥芯的嚴密配合是靠彼此配合的密封面來實現(電機外力)，一旦密封面損壞泵體內的存水就會泄漏，泵啟動時就出現打不出水現象。同時電機故障、執行機構故障，閥芯掛耳磨損，閥芯轉軸磨損等故障都會使泵體內的存水泄漏，影響設備正常運行。
3、自吸泵的改造

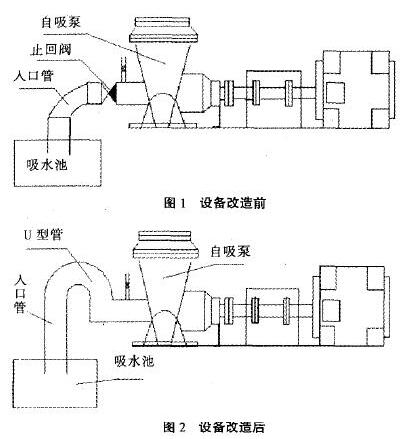

自吸泵是將泵體人口至入口管伸入液面之間管道的空為止，氣，利用離心力泵的原理從泵的出口排出，其前提是泵內必須有足夠的水。由此可見如果泵內沒有足夠的存水，泵就無法將入口管空氣排出，泵就不能正常工作。這就要求泵在停運時泵體內的存水不能泄漏，然而泵的入口止回閥或電磁閥在使用中都不能保證百分之百的嚴密。為了杜絕這種現象，用u型管代替止回閥或電磁閥的結構由此產生。用u型管來代替止回閥或電磁閥可保證百分之百的不發生泄漏，只要保證所加裝的u型管頂部水位高度大于或等于泵體所對應的水位高度，就不會出現泵體存水泄漏現象，從而確保自吸泵每次啟動后都能正常運行。設備更改前、后結構如圖1、圖2所示。
4、自吸泵入口閥改造后取得的效果
通過上述方法對自吸泵入口閥的改造，使泵在實際運行時取得了良好的效果。
(1)由于u型管保證不漏水，故使自吸泵工作的安全可靠性大大提高。
(2)由于u型管免維護，故使自吸泵的維護工作量、維護費用大大減少。
(3)用U型管代替了價格較高的止回閥，大大降低了投資費用。
關鍵字：自吸泵,自吸泵改造
