單螺桿泵制造標準規范
單螺桿泵制造標準規范
[來源：未知]??? [作者白云泵業]??? [日期：2016-12-06 15:55]??? [熱度：]
1、范圍
本標準規定了單螺桿泵的型式與基本參數、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于輸送清潔的或含有固體顆粒及纖維的水狀、糊狀直至高粘稠腐蝕性和非腐蝕性介質的單螺桿泵(以下簡稱泵)。
泵的最高工作壓力為3.6 MPa，最大流量為265.2 m3／h。
2、引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB 570-65 船用鑄鐵法蘭
GB 571-65 船用鑄鋼法蘭
GB 4216-84 灰鑄鐵管法蘭尺寸
GB 9113.3～9113.5-88 凸面整體鋼制管法蘭
GB／T 13306-91 標牌
GB／T 13384-92 機電產品包裝通用技術條件
JB／T 4297-92 泵產品涂漆技術條件
JB／T 6880.1-93泵用灰鑄鐵件
JB／T 6880.2-93泵用鑄鋼件
JB／T 8091-95 螺桿泵試驗方法
J B／T 8097-95 泵的振動測量與評價方法
JB／T 8098-95 泵的噪聲測量與評價方法
3、型式與基本參數
3.1 型式
泵可以制成臥式或立式兩種型式。
3.2 型號

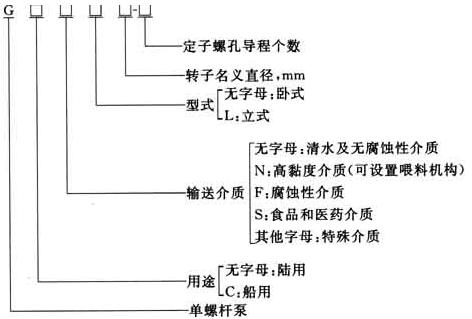

3.2.1 表示方法
型號中大寫漢語拼音字母分別表示單螺桿泵、用途、輸送介質、型式，數字表示泵的轉子--螺桿(以下均稱轉子)名義直徑、定子螺孔導程個數。
3.2.2 標記示例
3.2.2 標記示例
--轉子名義直徑￠15mm、定子螺孔一個導程、臥式、輸送食品和醫藥介質的單螺桿泵：GS15-1
--轉子名義直徑乒￠35 mm、定子螺孔一個導程、臥式、船用單螺桿泵：GC 35-1；
--轉子名義直徑￠50mm、定子螺孔兩個導程、臥式、輸送腐蝕性介質的單螺桿泵：GF 50-2。
3.3 基本參數
3.3.1 離心泵的基本參數應符合表l的規定。
3.3.2 化工泵的型譜見圖l。
3.3.3 泵的基本參數為輸送常溫清水時規定點的性能。
3.3.4 泵的型譜為輸送常溫清水時的工作范圍。
3.3.5 當泵輸送高黏度和磨耗性大的介質（包括顆粒或纖維）時，必須降低泵的轉速，轉速選用范圍按泵所輸送介質的軸向速度。見附錄A(提示的附錄)。
3.4 旋轉方向
從驅動端看，泵為逆時針?lè)较蛐D(zhuǎn)。
